• Estrutura soldada integrada de alta precisão garante estabilidade de longo prazo da precisão do movimento
• Utiliza parafusos de esferas de precisão importados para garantir alta precisão de movimento e operação silenciosa
• Possui controle de malha fechada do servo motor; resolução mínima de 0,002 mm, velocidade máxima de 800 mm/s e repetibilidade de ± 0,025 mm
• Equipado com correntes de aço inoxidável com pinos estendidos de 3mm/5mm; capacidade de carga até 10kg
• O design protetor para correntes de esteira evita a contaminação do adesivo
• Pistas opcionais de segmento único ou de segmento duplo para atender aos diversos requisitos de tempo de ciclo (CT)
• Os perfis dos trilhos apresentam acabamento anodizado rígido para durabilidade superior
• Interface amigável; simples de operar e fácil de aprender
• Suporta troca de chinês/inglês para atender a diversas necessidades de idiomas
• Rico em recursos; suporta monitoramento em circuito fechado de vários parâmetros de processo
• Suporta programação online e offline para atender diferentes necessidades operacionais no local
• Expansível para incluir sistemas de rastreabilidade de produção MES
• Suporta posicionamento de marca fiducial baseado em CCD para garantir precisão de revestimento e estabilidade de produção
• A compensação de visão automática baseada em software elimina efetivamente erros de posição causados pelo desalinhamento da placa
• Suporta programação CCD, reduzindo significativamente os custos de tempo associados ao ensino manual

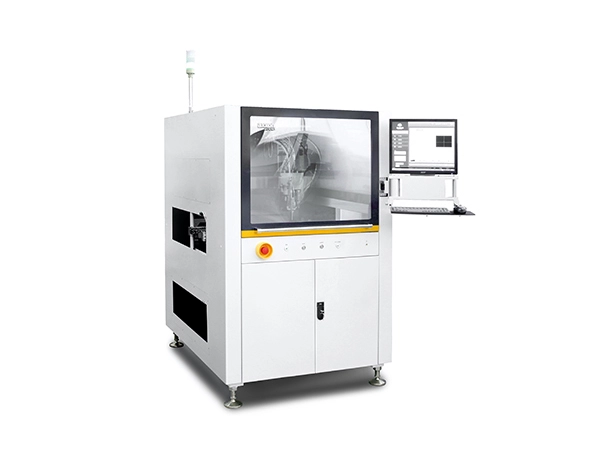

| Parâmetros Básicos | AC-500D |
| Poder | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Pressão do ar | 80 psi (5,5 bar) |
| Dimensões | 1194×1462×1610mm (L×P×A) |
| Peso da máquina | 700kg |
| Requisitos de exaustão | Diâmetro 200mm, Fluxo de ar ≥13m³/min |
| Método de ajuste de largura | Elétrico |
| Protocolo de comunicação | SMEMA |
| Área de distribuição | L750×W600mm (válvula única) |
| L650×L600mm (V-5000 + V-420) | |
| L650×L550mm (inclinação V-5000 + V-420) | |
| Velocidade do eixo X/Y | 800 mm/s |
| Eixo X/Y máx. aceleração | 0,8g |
| Repetibilidade do eixo X/Y/Z | ± 25μm, 3σ |
| Sistema de acionamento do eixo X/Y/Z | Servo motor, parafuso de esfera |
| Velocidade do eixo Z | 300 mm/s |
| Eixo Z máx. aceleração | 0,3g |
| Capacidade de carga do transportador | 10kg |
| Min. largura da placa | 50mm |
| Máx. largura da placa | 650mm |
| Máx. comprimento da placa | 700 mm |
| Min. folga da borda da placa | 5mm |
| Máx. altura do componente | 100 mm acima e abaixo da superfície do transportador |
| Altura do transportador | 900±20mm |
| Velocidade do transportador | 2-5m/min |
| Direção de transporte | Esquerda → Direita, Direita → Esquerda |
| Altura inferior da pista de retorno | Espaçamento de 500 mm da pista de transporte |
