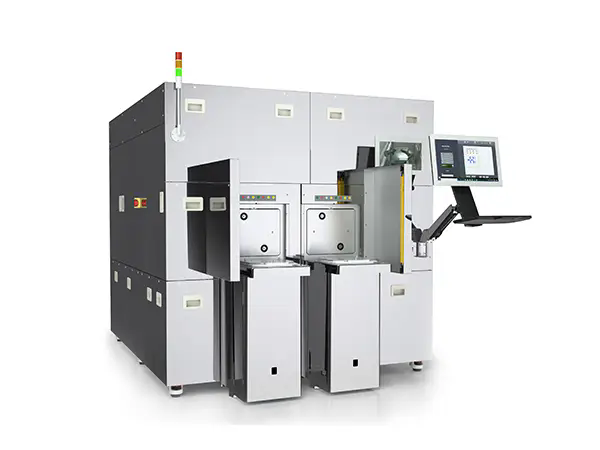

O que é um limpador de plasma semicondutor e como funciona?

Dentro do ambiente estéril e climatizado de uma instalação de fabricação de semicondutores, um wafer de silício embarca em uma jornada através de centenas de etapas de processamento complexas. Em cada etapa, a superfície do wafer deve estar perfeitamente limpa. Mas após a remoção, gravação ou deposição do fotorresistente, os contaminantes microscópicos permanecem inevitavelmente - resíduos orgânicos, óxidos nativos e partículas submicrométricas. Esses inimigos invisíveis, medindo apenas alguns nanômetros de diâmetro, podem causar defeitos catastróficos: um circuito aberto, um curto-circuito ou um dispositivo que não atenda às especificações de desempenho. Os métodos tradicionais de limpeza úmida, que dependem de banhos e enxágues químicos, têm dificuldade para chegar ao fundo de estruturas de alta proporção e podem deixar resíduos químicos que são eles próprios contaminantes. Este é o desafio para o qual a tecnologia de limpeza de plasma semicondutor foi criada.

Um limpador de plasma semicondutor é uma peça especializada de equipamento de inspeção de semicondutores que usa plasma - um gás ionizado contendo elétrons, íons e radicais neutros - para remover a contaminação das superfícies semicondutoras sem danificar o material subjacente. O processo é seco, livre de produtos químicos e altamente eficaz na limpeza das características microscópicas que caracterizam os dispositivos semicondutores modernos. Este artigo fornecerá uma introdução técnica abrangente aos semicondutoreslimpadores de plasma. Exploraremos a física fundamental do plasma, detalharemos os componentes que compõem um sistema típico, examinaremos as principais especificações técnicas que definem o desempenho e discutiremos o papel crítico que este equipamento de inspeção de semicondutores desempenha na fabricação e embalagem de semicondutores. Quer você seja um engenheiro que especifica novos equipamentos, um técnico que opera essas ferramentas ou simplesmente procura compreender uma tecnologia-chave na cadeia de fornecimento de semicondutores, este artigo fornecerá o conhecimento essencial de que você precisa.

Índice

• 1. O que é um limpador de plasma semicondutor e como funciona?
  • 1.1 Componentes principais de um limpador de plasma semicondutor
  • 1.2 Especificações Técnicas que Definem o Desempenho
• 2. Por que a limpeza com plasma é preferida aos métodos tradicionais de limpeza úmida?
• 3. Que tipos de contaminação um limpador de plasma semicondutor pode remover?
• 4. Como a limpeza por plasma melhora o rendimento das embalagens de semicondutores?
• 5. Como selecionar o limpador de plasma semicondutor correto para sua aplicação?
• 6. Perguntas frequentes (FAQ)
• 7. Sobre Tecnologia CKD de Shenzhen, Ltd.
• 8. Conclusão

1. O que é um limpador de plasma semicondutor e como funciona?

A Limpador de plasma semicondutoré uma ferramenta de precisão que utiliza as propriedades exclusivas do plasma para limpar wafers semicondutores, pacotes de chips, estruturas de chumbo e outros componentes eletrônicos. Basicamente, o dispositivo gera uma descarga elétrica em um gás de baixa pressão, criando um ambiente altamente reativo. Este plasma – o quarto estado da matéria – contém um cocktail complexo de partículas altamente energéticas: iões que bombardeiam fisicamente a superfície, radicais livres que reagem quimicamente com contaminantes e eletrões que ajudam a sustentar a descarga. A combinação de ação física e química remove efetivamente resíduos orgânicos, óxidos e contaminação por partículas sem danificar as estruturas eletrônicas sensíveis.

O princípio fundamental por trás da limpeza a plasma é surpreendentemente simples de descrever, mas elegante em sua execução. Uma câmara de processo é evacuada para um nível de vácuo controlado. Um gás de processo – normalmente oxigênio, argônio, hidrogênio ou uma mistura – é introduzido na câmara. A radiofrequência (RF) ou energia de micro-ondas é então aplicada ao gás, ionizando-o e criando um plasma. Dentro do plasma, os radicais de oxigênio (O*) reagem agressivamente com contaminantes de hidrocarbonetos, convertendo-os em subprodutos voláteis, como dióxido de carbono e vapor de água, que são então evacuados pelo sistema de vácuo. Simultaneamente, os íons de argônio fornecem um bombardeio físico que ajuda a desalojar as partículas e ativar a superfície. O resultado é uma superfície limpa e ativada quimicamente, pronta para a próxima etapa de fabricação.

Este mecanismo de limpeza oferece diversas vantagens críticas. O processo é totalmente seco, eliminando a necessidade de produtos químicos líquidos e o descarte de resíduos associado. Também é inerentemente suave, pois a temperatura do plasma pode ser controlada com precisão para evitar danos térmicos. Mais importante ainda, é isotrópico, o que significa que pode limpar superfícies em todas as direções, incluindo o interior de recursos de alta proporção onde as soluções de limpeza líquidas não conseguem alcançar. Por essas razões, o limpador de plasma semicondutor tornou-se uma peça indispensável do equipamento de inspeção de semicondutores na fabricação avançada de semicondutores, na fabricação de MEMS e na embalagem de dispositivos.

1.1 Componentes principais de um limpador de plasma semicondutor

Um modernoLimpador de plasma semicondutoré um sistema eletromecânico complexo composto por vários subsistemas críticos, cada um desempenhando um papel específico no processo de limpeza. Compreender esses componentes é essencial para engenheiros responsáveis ​​pela especificação, operação e manutenção deste tipo de Equipamento de Inspeção de Semicondutores. A tabela a seguir fornece uma análise detalhada dos principais componentes e suas principais características.

Nossa fábrica dá ênfase especial à integração e otimização desses componentes. A seleção da frequência de RF, por exemplo, tem efeitos profundos na densidade do plasma e na energia dos íons. Embora 13,56 MHz seja o padrão da indústria devido à sua classificação como uma banda de frequência Industrial, Científica e Médica (ISM), a escolha da configuração do eletrodo determina se a câmara opera em modo de plasma direto ou plasma a jusante. Um sistema de plasma direto (acoplado capacitivamente) produz um plasma mais energético adequado para limpeza física e ativação de superfície, enquanto um sistema downstream (acoplado indutivamente) é mais suave e evita danos por íons, tornando-o ideal para dispositivos semicondutores sensíveis.

1.2 Especificações Técnicas que Definem o Desempenho

Para caracterizar completamente umLimpador de plasma semicondutor, os engenheiros devem compreender um conjunto de especificações técnicas que definem sua capacidade de limpeza, rendimento e envelope operacional. Esses parâmetros impactam diretamente nos resultados do processo e devem ser avaliados cuidadosamente na seleção deste tipo de Equipamento de Inspeção de Semicondutores. A tabela abaixo fornece uma visão geral detalhada das especificações críticas para um sistema típico de limpeza de plasma semicondutor.

Estas especificações não são arbitrárias. Por exemplo, a pressão base de 10 ^ -5 Torr é essencial para minimizar o vapor de água residual e o oxigênio na câmara antes da introdução do gás de processo, evitando reações indesejadas. A frequência RF de 13,56 MHz é uma frequência ISM acordada internacionalmente, selecionada para evitar interferência nas comunicações de rádio. A precisão do controle de fluxo de gás, normalmente obtida com controladores de fluxo de massa térmicos, deve ser mantida dentro de +/- 1% do ponto de ajuste para garantir a repetibilidade entre lotes. Em nossa fábrica, mantemos padrões de calibração meticulosos e fornecemos pacotes detalhados de qualificação de processos com cada sistema, garantindo que nossos clientes tenham os dados necessários para validar seus processos.

2. Por que a limpeza com plasma é preferida aos métodos tradicionais de limpeza úmida?

Antes da adoção generalizada da limpeza por plasma, os fabricantes de semicondutores dependiam principalmente de métodos de limpeza química úmida. Esses processos envolvem a imersão de wafers em uma série de banhos químicos - misturas tipicamente agressivas de ácidos e oxidantes, como solução "piranha" (ácido sulfúrico e peróxido de hidrogênio) ou limpeza RCA (SC-1 e SC-2). Embora eficaz para muitas aplicações, a limpeza úmida tem limitações inerentes que se tornam cada vez mais problemáticas à medida que as dimensões do dispositivo diminuem. À medida que a indústria passou da escala de mícron para abaixo de 100 nm, as limitações da limpeza úmida tornaram-se críticas e as técnicas baseadas em plasma surgiram como uma alternativa superior.

Considere a experiência de uma grande instalação de embalagem de semicondutores que estava enfrentando perdas de rendimento em seu processo de ligação de fios. A linha de montagem estava usando uma etapa de limpeza úmida para preparar as placas de ligação, mas o rendimento permaneceu teimosamente abaixo de 95%. O culpado foi a microcontaminação: produtos químicos de limpeza residuais e umidade presa sob a superfície da almofada de ligação, impedindo a fixação confiável do fio de ouro. Depois de avaliar o processo, a equipe de engenharia substituiu a etapa de limpeza úmida por um processo de limpeza baseado em plasma. O rendimento saltou imediatamente para 99,3% e a linha de embalagens mantém esse desempenho há mais de três anos. Esta não é uma história isolada; reflete uma mudança fundamental na indústria.

As vantagens da limpeza a plasma em relação à limpeza úmida são numerosas e significativas:

1. Nenhum resíduo químico.A limpeza úmida depende de produtos químicos que devem ser cuidadosamente enxaguados. O enxágue incompleto deixa resíduos que podem interferir nos processos subsequentes, causando falhas de adesão e corrosão. A limpeza a plasma é um processo a seco que produz apenas subprodutos voláteis (gases) que são bombeados sem deixar resíduos.

2. Nenhum dano mecânico.A agitação física necessária na limpeza úmida pode causar o colapso ou desprendimento de estruturas delicadas. Isto é particularmente crítico para recursos de alta proporção em dispositivos MEMS e para estruturas frágeis, como as almofadas de ligação em embalagens avançadas. A limpeza a plasma evita totalmente as forças mecânicas.

3. Ação de limpeza isotrópica.A limpeza úmida depende de produtos químicos líquidos que devem fluir para dentro e para fora das superfícies. A tensão superficial dos líquidos pode impedir que cheguem ao fundo de valas estreitas. Os radicais reativos no plasma são gasosos, permitindo-lhes penetrar e limpar todas as superfícies expostas, independentemente da geometria do recurso.

4. Baixa temperatura do processo.A limpeza úmida geralmente requer temperaturas elevadas para atingir as taxas de reação exigidas, o que pode causar tensão em materiais sensíveis e causar incompatibilidade de expansão térmica. A limpeza por plasma pode ser realizada em temperaturas próximas à ambiente, preservando a integridade dos materiais a serem limpos.

5. Sem resíduos perigosos.Os subprodutos químicos da limpeza húmida devem ser tratados e eliminados como resíduos perigosos, incorrendo em custos significativos de conformidade ambiental. A limpeza por plasma gera apenas subprodutos gasosos, que podem ser eliminados usando sistemas de redução padrão.

6. Resultados consistentes e repetíveis.O controle dos parâmetros do plasma, como potência, pressão e fluxo de gás, é altamente preciso. Um bem desenhadoLimpador de plasma semicondutorproduz condições idênticas para cada lote, eliminando a variação entre lotes que afeta a limpeza úmida.

7. Etapas do processo reduzidas.A limpeza úmida normalmente requer várias etapas do processo: imersão no banho de limpeza, enxágue e secagem. A limpeza por plasma é uma operação simples e de etapa única. Isso reduz a área ocupada pelo equipamento, o tempo de processo e o manuseio do operador.

A mudança da indústria para a limpeza por plasma não é apenas uma preferência técnica; é um requisito económico e de qualidade. À medida que os dispositivos semicondutores continuam a encolher e as tecnologias de embalagem se tornam mais exigentes, a necessidade de um método de limpeza seco, sem resíduos e sem danos só aumentará. O limpador de plasma semicondutor é uma tecnologia comprovada e madura que atende a esses requisitos exigentes.

3. Que tipos de contaminação um limpador de plasma semicondutor pode remover?

Uma das perguntas mais frequentes dos engenheiros que avaliam umLimpador de plasma semicondutoré: o que esse equipamento pode realmente remover? A resposta depende do tipo de plasma e do gás de processo selecionado. A limpeza por plasma pode abordar três categorias principais de contaminação, cada uma exigindo uma abordagem e química diferentes. Compreender essas categorias é essencial para o desenvolvimento de processos e seleção de equipamentos. Nossa fábrica desenvolveu uma linha abrangente de soluções de limpeza a plasma, com receitas de processo otimizadas para tipos específicos de contaminação.

Categoria 1: Contaminação Orgânica.Esta categoria inclui resíduos fotorresistentes, impressões digitais, óleos, graxas e outros hidrocarbonetos que são introduzidos durante o processamento de semicondutores. Esses contaminantes estão frequentemente presentes como filmes finos e invisíveis que podem interferir nas deposições ou ligações subsequentes. A abordagem padrão para remoção orgânica é um plasma de oxigênio. Os radicais reativos de oxigênio reagem com o carbono e o hidrogênio do material orgânico, formando dióxido de carbono volátil e vapor de água que são evacuados. O plasma atua como um processo de "combustão" altamente eficiente e não destrutivo em baixa temperatura. Para resíduos orgânicos particularmente teimosos, uma mistura de oxigênio com argônio ou hidrogênio pode ser usada para melhorar a reação química.

Categoria 2: Contaminação Inorgânica.Esta categoria inclui óxidos nativos (dióxido de silício, óxido de alumínio), óxidos metálicos e outros resíduos inorgânicos. Esses contaminantes são normalmente removidos usando um plasma redutor. Uma abordagem comum é um plasma de hidrogênio-argônio, onde os radicais de hidrogênio reduzem o óxido metálico de volta ao metal puro, removendo efetivamente a camada de óxido. Alternativamente, um plasma à base de flúor (usando CF4 ou SF6) pode ser usado para gravar óxidos, mas isso deve ser feito com cautela, pois o flúor é agressivo e pode danificar o material subjacente. A seleção da mistura gasosa e os parâmetros do processo devem ser cuidadosamente calibrados para remover o óxido sem alterar a superfície do substrato. Para os óxidos, o plasma reduz o óxido ao seu estado metálico, removendo a camada e ativando a superfície para adesão.

Categoria 3: Contaminação por Partículas.Esta categoria inclui partículas microscópicas de poeira, flocos de metal e outras partículas que se depositam na superfície. Estes podem causar defeitos em processos subsequentes e podem ser fontes de fuga elétrica. A remoção de partículas é obtida por pulverização catódica física usando plasma de argônio. Os íons de argônio atingem a superfície com energia suficiente para desalojar as partículas, que são então levadas pelo sistema de vácuo. Este é um processo de limpeza puramente físico e é eficaz na remoção de partículas de vários tamanhos. Porém, deve ser aplicado com energia adequada para evitar danos à superfície ou às características do dispositivo.

A tabela a seguir fornece um mapeamento mais detalhado dos tipos de contaminação para a química plasmática apropriada.

Nossa fábrica oferece um serviço abrangente de desenvolvimento de processos, ajudando os clientes a otimizar suas receitas de limpeza de plasma para seus desafios específicos de contaminação. Mantemos um banco de dados de processos estabelecidos para centenas de substratos e contaminantes, e nossa equipe técnica pode projetar receitas personalizadas para aplicações exclusivas. Isso garante que seu limpador de plasma semicondutor ofereça desempenho ideal para seus requisitos específicos de fabricação.

4. Como a limpeza por plasma melhora o rendimento das embalagens de semicondutores?

Embora a limpeza do plasma semicondutor seja essencial para a fabricação de wafers, seu impacto na fase de embalagem é possivelmente ainda mais profundo. A embalagem – o processo de conectar a matriz semicondutora ao mundo exterior e fornecer proteção mecânica e ambiental – envolve uma série de etapas críticas: fixação da matriz, ligação do fio, encapsulamento e formação de chumbo. Cada uma dessas etapas requer superfícies limpas e quimicamente ativas para garantir conexões fortes e confiáveis. Os contaminantes na fase de embalagem são uma importante fonte de perda de rendimento e falhas de campo, e a limpeza a plasma provou ser o método mais eficaz para eliminá-los.

Para compreender o impacto da limpeza a plasma no rendimento da embalagem, considere o processo de colagem de fios. A ligação de fios é uma tecnologia madura, mas continua sendo o método dominante para fazer conexões elétricas entre a matriz e a estrutura condutora. O processo usa energia ultrassônica, calor e pressão para formar uma solda entre um fio de ouro ou cobre e a almofada de ligação na matriz. Para que se forme uma ligação confiável, a superfície da almofada de ligação deve estar livre de contaminação orgânica, óxidos e partículas. Esses contaminantes atuam como uma barreira, evitando o contato íntimo entre metais necessário para uma solda forte. O resultado é uma ligação fraca que pode falhar durante o processamento subsequente ou durante a vida útil do produto.

Em uma linha de montagem de semicondutores típica, um lote de matrizes pode ter superfícies de almofadas contaminadas com resíduos da serra de corte, armazenamento ou manuseio. O rendimento inicial do título wire bond pode ser de 95%, o que significa que 5% dos títulos são fracos ou antiaderentes. Isso se traduz diretamente em sucata: cada ligação fraca requer retrabalho ou resulta em uma matriz sucateada. Agora imagine o efeito de uma etapa de limpeza por plasma, aplicada imediatamente antes da colagem dos fios. O plasma remove os resíduos orgânicos, reduz o óxido nativo e ativa quimicamente a superfície da almofada de ligação, tornando-a altamente receptiva à ligação. O rendimento do lote limpo com plasma aumenta para 99,5%, reduzindo a taxa de falha de ligação em 90%. Este não é um cálculo teórico; é um resultado real alcançado por inúmeras linhas de embalagem.

Outros processos de embalagem que se beneficiam significativamente da limpeza a plasma incluem:

• Morrer Anexar:Na fixação da matriz, a matriz é fixada a um substrato usando um adesivo polimérico. A resistência da ligação adesiva depende criticamente da limpeza da superfície tanto da parte traseira da matriz quanto do substrato. A limpeza a plasma remove os resíduos orgânicos e óxidos, garantindo uma junta adesiva forte e sem espaços vazios. O resultado é uma melhoria significativa na resistência ao cisalhamento da matriz e redução da incidência de delaminação da matriz.
• Subpreenchimento:Underfill é um material aplicado entre a matriz e o substrato para proteger as saliências da solda do estresse mecânico. A eficácia do underfill depende da sua capacidade de fluir completa e uniformemente entre os componentes. A contaminação nas superfícies pode impedir o fluxo, criando vazios que atuam como concentrações de tensão. A limpeza a plasma melhora a umectação do material de enchimento, reduzindo a formação de vazios e aumentando a confiabilidade da embalagem.
• Moldagem:No processo de moldagem, a matriz é encapsulada em um composto polimérico. A adesão entre o composto de moldagem e a superfície da matriz é crítica para evitar a entrada de umidade e melhorar a resistência mecânica da embalagem. A limpeza a plasma ativa a superfície da matriz, promovendo forte adesão e eliminando a delaminação.
• Remoção de fluxo de colisão de solda:Para pacotes flip-chip e BGA (Ball Grid Array), o fluxo é usado para ajudar a solda a formar a colisão. Após a formação da colisão, o resíduo de fluxo deve ser removido para evitar corrosão e permitir uma inspeção precisa. A limpeza por plasma é um método eficaz e sem resíduos para remover resíduos de fluxo, deixando as superfícies salientes limpas.

O impacto da limpeza a plasma no rendimento da embalagem pode ser quantificado. A tabela a seguir mostra melhorias típicas observadas nas linhas de embalagem após a introdução de uma etapa de limpeza por plasma no fluxo do processo.

Nossos sistemas de limpeza de plasma semicondutores são projetados tendo em mente as aplicações de embalagens, oferecendo recursos como espaçamento ajustável de eletrodos, recursos de processamento em lote e integração com sistemas de manuseio automatizados. Entendemos que no ambiente de alto volume de embalagens de semicondutores, a confiabilidade e a repetibilidade não são negociáveis. Nosso equipamento oferece o desempenho consistente necessário para maximizar o rendimento e reduzir o desperdício.

5. Como selecionar o limpador de plasma semicondutor correto para sua aplicação?

Selecionando o apropriadoLimpador de plasma semicondutorpara uma aplicação específica é uma decisão crítica que requer uma avaliação estruturada dos requisitos técnicos e das restrições operacionais. A escolha envolve equilibrar fatores como eficácia da limpeza, rendimento, custo e compatibilidade com processos existentes. Um limpador de plasma semicondutor é um investimento de capital significativo, e escolher o sistema errado pode levar a um desempenho abaixo do ideal e a gastos desperdiçados. Nossa fábrica desenvolveu uma estrutura de seleção estruturada para ajudar os clientes a navegar nesse processo e selecionar o sistema que melhor atende às suas necessidades.

Etapa 1: Defina o contaminante a ser removido.O primeiro passo é identificar o tipo de contaminação que deve ser removida. É orgânico (fotorresiste, óleo), inorgânico (óxido) ou particulado? Diferentes contaminantes requerem diferentes químicas de plasma e condições de processo. Por exemplo, um plasma de oxigênio é eficaz para a remoção de orgânicos, enquanto um plasma de hidrogênio é necessário para a remoção de óxidos. A seleção do limpador de plasma semicondutor deve suportar a química do gás necessária.

Etapa 2: Caracterizar o Substrato.O material e a geometria do substrato são fatores críticos de seleção. Qual é o material? É silício, arsenieto de gálio ou cerâmica? O material pode ser sensível a certas condições de plasma. Por exemplo, alguns materiais são suscetíveis a danos por bombardeio iônico e requerem um plasma “suave” (configuração de plasma a jusante). A geometria também é importante: o substrato possui estruturas frágeis que podem ser danificadas por bombardeios físicos? Possui recursos de alta proporção que exigem limpeza isotrópica? As respostas a essas perguntas determinarão a configuração necessária do eletrodo e a densidade de potência.

Etapa 3: avaliar os requisitos de rendimento.Quantos substratos precisam ser limpos por hora? Isto determina o tamanho da câmara necessária e a configuração em lote ou em linha. Para produção de alto volume, é preferível uma câmara maior que possa acomodar um lote de substratos. Para pesquisa e desenvolvimento, uma câmara menor com resposta rápida é mais apropriada. O tempo de ciclo do limpador de plasma semicondutor (incluindo bombeamento, processo e ventilação) deve corresponder ao tempo total de produção.

Etapa 4: Avalie o ambiente da sala limpa.O ambiente de fabricação de semicondutores é altamente controlado. O limpador de plasma semicondutor deve atender às especificações de sala limpa, incluindo classe de limpeza, ventilação e compatibilidade eletromagnética. A área ocupada pelo equipamento e o espaço disponível também devem ser considerados.

Etapa 5: Avaliar o fornecimento e redução de gás.O limpador de plasma semicondutor requer um fornecimento de gases de processo de alta pureza e um meio de reduzir (tratar com segurança) os gases de exaustão. O sistema de fornecimento de gás deve ser capaz de fornecer os gases necessários com vazão e pureza corretas. O sistema de redução deve ser projetado para lidar com os subprodutos específicos gerados pelo processo de limpeza do plasma (por exemplo, compostos orgânicos voláteis, compostos de flúor).

Etapa 6: considere automação e integração.Em uma moderna instalação de fabricação de semicondutores, o Semiconductor Plasma Cleaner raramente é uma ferramenta independente. Normalmente é integrado a uma linha de produção automatizada. O sistema deve ser capaz de interagir com os sistemas de automação e controle da fábrica, normalmente através do protocolo SECS/GEM (SEMI Equipment Communications Standard/Generic Equipment Model).

A tabela a seguir resume os principais fatores de decisão e as questões que devem ser respondidas em cada etapa do processo seletivo.

A equipe técnica de nossa fábrica está à disposição para auxiliar no processo de seleção, fornecendo dados técnicos detalhados, demonstração do processo e análise de custo-benefício. Entendemos que cada aplicação é única e estamos comprometidos em ajudar nossos clientes a selecionar o Limpador de Plasma Semicondutor que forneça a solução de limpeza mais eficaz e eficiente para suas necessidades específicas.

6. Perguntas frequentes (FAQ)

Pergunta 1: A limpeza do plasma danificará a superfície dos meus wafers ou dispositivos semicondutores?

Resposta: Quando operada com os parâmetros de processo corretos, a limpeza a plasma é um processo suave e não destrutivo. Os principais fatores são o nível de potência de RF, a pressão do processo e a seleção do gás do processo. Os sistemas de plasma direto (acoplado capacitivamente) produzem um plasma com maior energia iônica, que pode ser usado para limpeza agressiva ou ativação de superfície. Para materiais sensíveis, um sistema de plasma downstream (onde o plasma é gerado remotamente e os radicais neutros são transportados para o wafer) pode ser usado para evitar danos por bombardeio iônico. Fornecemos um serviço abrangente de desenvolvimento de processos para garantir que sua receita de limpeza de plasma não danifique o substrato.

Pergunta 2: Qual é a diferença entre a limpeza com plasma de oxigênio e plasma de argônio?

Resposta: A limpeza com plasma de oxigênio depende principalmente de reações químicas. Os radicais reativos de oxigênio oxidam contaminantes orgânicos, transformando-os em dióxido de carbono volátil e vapor de água. A limpeza com plasma de argônio é principalmente um processo físico: os íons de argônio bombardeiam fisicamente a superfície, desalojando partículas e espalhando fisicamente camadas finas. O plasma de oxigênio é ideal para remover resíduos orgânicos, enquanto o plasma de argônio é usado para ativação de superfície e para remover partículas que não estão quimicamente ligadas. Muitos processos de limpeza a plasma utilizam uma mistura de oxigênio e argônio para combinar a ação de limpeza química e física.

Pergunta 3: Qual é o tempo de ciclo de processo típico para um limpador de plasma semicondutor?

Resposta: O tempo de ciclo para um processo típico de limpeza de plasma é entre 5 e 20 minutos. Isto inclui o tempo de bombeamento (para atingir o vácuo), o tempo do processo (a etapa de limpeza do plasma) e o tempo de ventilação (para retornar a câmara à pressão atmosférica). O tempo real do ciclo depende do volume da câmara, da velocidade da bomba de vácuo e do tempo de limpeza necessário. Os sistemas de limpeza de plasma semicondutor de nossa fábrica são projetados para bombeamento rápido e processamento eficiente, com tempos de ciclo típicos de 8 a 12 minutos para aplicações em lote padrão.

Pergunta 4: Um limpador de plasma semicondutor pode ser usado para limpar dispositivos e embalagens montadas?

Resposta: Sim, a limpeza a plasma é amplamente utilizada para limpar dispositivos e embalagens montadas. Isso geralmente é realizado antes da moldagem ou encapsulamento para remover contaminantes e melhorar a adesão. O tratamento a plasma pode limpar com eficácia as superfícies de todo o conjunto, incluindo a matriz, as ligações dos fios e as estruturas dos condutores, sem causar danos aos componentes delicados. Deve-se ter cuidado ao selecionar os parâmetros de processo corretos para evitar qualquer impacto no desempenho do dispositivo montado.

Pergunta 5: Por que 13,56 MHz é a frequência de RF mais comum para limpeza de plasma?

Resposta: A frequência de 13,56 MHz é uma banda de frequência Industrial, Científica e Médica (ISM) reconhecida internacionalmente. Isto significa que os equipamentos que operam nesta frequência não precisam ser licenciados e não interferirão nas comunicações de rádio. Esta alocação torna 13,56 MHz um padrão prático para equipamentos de processamento de plasma. Outras frequências ISM, como 2,45 GHz (microondas), também são utilizadas para aplicações especializadas de plasma, mas 13,56 MHz é o padrão mais utilizado.

7. Sobre Tecnologia CKD de Shenzhen, Ltd.

Tecnologia CKD de Shenzhen, Ltd.,fundada em 2010 e sediada no coração do centro de inovação tecnológica da China, é o principal fornecedor de equipamentos de distribuição de precisão e embalagem de semicondutores de alta qualidade, incluindo equipamentos avançados de inspeção de semicondutores. Com um estoque abrangente que abrange diversas marcas e modelos e um amplo estoque de todos os tipos de acessórios, garantimos uma produção estável, confiável e contínua para nossos clientes. Nossa equipe de engenheiros profissionais oferece soluções prontas para uso e nosso suporte localizado em Cingapura, Malásia, Vietnã e Tailândia garante que você sempre tenha garantia técnica e de qualidade para sua produção. Guiada pelos valores fundamentais de “precisão, estabilidade e eficiência”, a CKD forneceu atualizações inteligentes de fabricação para centenas de empresas em todo o mundo, conquistando amplo reconhecimento e uma sólida reputação no setor.

8. Conclusão

OLimpador de plasma semicondutoré um componente crítico da fabricação e embalagem moderna de semicondutores. Ao aproveitar as propriedades únicas do plasma – o quarto estado da matéria – ele fornece um método seco, livre de resíduos e livre de danos para remover contaminação orgânica, reduzir óxidos nativos e limpar superfícies. A tecnologia é construída sobre uma base de engenharia precisa: a câmara de vácuo, a fonte de alimentação de RF, o sistema de fornecimento de gás e a eletrônica de controle trabalham em conjunto para criar um ambiente de plasma controlado. Conforme exploramos, as principais especificações técnicas – pressão de base, potência de RF, controle de fluxo de gás – definem diretamente o desempenho e as capacidades de limpeza do sistema. O Limpador de Plasma Semicondutor não é apenas um equipamento; é o facilitador essencial para a fabricação de semicondutores de alto rendimento, fabricação de MEMS e embalagens avançadas, proporcionando a limpeza da superfície que é o pré-requisito para cada etapa subsequente do processo.

Convidamos você a saber mais sobre como o CKD pode atender aos seus requisitos de fabricação de semicondutores. Nossa equipe de engenheiros experientes está pronta para discutir suas necessidades específicas e demonstrar como nosso equipamento de inspeção de semicondutores pode ser integrado perfeitamente à sua linha de produção. Contacte-nos para uma consulta gratuita ou para agendar uma demonstração nas nossas instalações. Entre em contato com Shenzhen CKD Technology Co., Ltd. hojepara descobrir nossa linha abrangente de soluções de fabricação e inspeção de semicondutores.
