• Estrutura soldada integrada de alta precisão garante estabilidade de longo prazo da precisão do movimento
• Utiliza parafusos de esferas de precisão importados para garantir alta precisão de movimento e operação silenciosa
• Possui controle de malha fechada do servo motor; resolução mínima de 0,002 mm, velocidade máxima de 1000 mm/s e repetibilidade de ± 0,025 mm
• Equipado com correntes de aço inoxidável com pinos estendidos de 3mm/5mm; capacidade de carga até 10kg
• O design protetor para correntes de esteira evita a contaminação do adesivo
• Pistas opcionais de segmento único ou de segmento duplo para atender aos diversos requisitos de tempo de ciclo (CT)
• Os perfis dos trilhos apresentam acabamento anodizado rígido para durabilidade superior
• Interface amigável; simples de operar e fácil de aprender
• Suporta troca de chinês/inglês para atender a diversas necessidades de idiomas
• Rico em recursos; suporta monitoramento em circuito fechado de vários parâmetros de processo
• Suporta programação online e offline para atender diferentes necessidades operacionais no local
• Expansível para incluir sistemas de rastreabilidade de produção MES
• Suporta posicionamento de marca fiducial baseado em CCD para garantir precisão de revestimento e estabilidade de produção
• A compensação de visão automática baseada em software elimina efetivamente erros de posição causados pelo desalinhamento da placa
• Suporta programação CCD, reduzindo significativamente o tempo e os custos de mão-de-obra associados ao ensino manual.

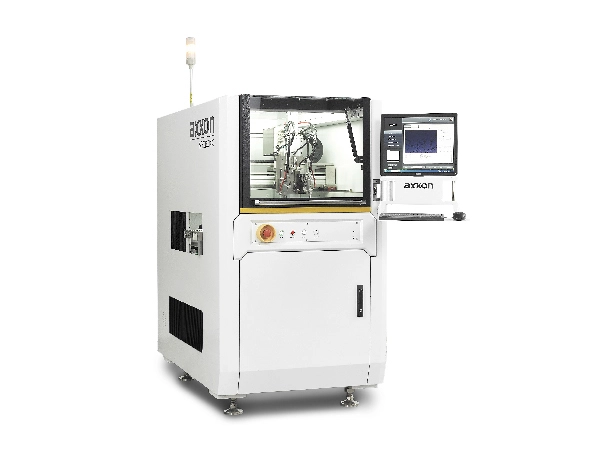

| Parâmetros Básicos | AC-600S |
| Fonte de energia | 220 V 50/60 Hz 2,5 KW |
| Pressão do ar | 80psi (5,5bar) |
| Dimensões | 940*1450*1680mm (L*P*A) |
| Peso | 700kg |
| Requisitos de exaustão | Diâmetro 200mm; Fluxo de ar >13m³/min |
| Protocolo de comunicação | SMEMA |
| Área de distribuição | 450*450*90mm (válvula única) |
| Padrões de Certificação | CE/UL |
| Tipo de movimento | Servo Motor + Fuso Esférico |
| Viagem no eixo X | 525mm |
| Curso no eixo Y | 560 mm |
| Curso no eixo Z | 100mm |
| Velocidade do eixo X/Y | 1000 mm/s |
| Aceleração do eixo X/Y | 0,8g |
| Velocidade do eixo Z | 300 mm/s |
| Aceleração do eixo Z | 0,3g |
| Repetibilidade do eixo X/Y/Z | ± 25 μm @ 3σ |
| Método de controle | PC industrial + placa de controle de movimento |
| Altura do transportador | 880-950 mm |
| Velocidade do transportador | 400 mm/s |
| Método de ajuste de largura | Ajuste automático de largura |
| Faixa de largura | 40-500 mm |
| Largura mínima da borda da placa | 3mm |
| Capacidade de comprimento do produto ferroviário | 800mm (seção única) |
| Capacidade de carga ferroviária | 10kg |
| Altura livre da placa | Superior: 150mm; Parte inferior: 90mm |
