Para produtos com formas irregulares, perfis circulares ou superfícies curvas, o sistema utiliza uma câmera CCD para capturar o contorno, calcula automaticamente o centro do produto e aplica a compensação do eixo. Em seguida, aciona o sistema de controle de distribuição para executar o processo. A conversão da trajetória espacial é simples e inteligente, garantindo um posicionamento preciso.
O equipamento pode capturar pontos “MARK” de um produto padrão para servir como modelo de posicionamento para comparação em tempo real, ou pode localizar produtos detectando suas bordas com base em características específicas. Ele fornece alarmes oportunos para anomalias, prevenindo efetivamente erros como extravio ou dispensação perdida.
Os recursos opcionais incluem leitura de código QR, integração de sistema MES, cura UV, detecção de nível de fluido, pesagem automática e limpeza automática de bicos. Tanto o sistema de controle quanto o hardware utilizam um design modular, facilitando a operação, bem como a rápida manutenção e substituição de componentes.
• Reconhecimento e distribuição de imagem totalmente automatizados
• A primeira tecnologia de controle coordenado de 5 eixos do setor permite uma distribuição precisa ao longo de qualquer trajetória espacial exigida pelo produto
• A tecnologia de medição de altura a laser sem contato detecta automaticamente a altura do produto e ajusta a altura de distribuição de acordo
• Extensas funções de expansão opcionais para atender a diversos requisitos de distribuição
- Eletrônicos de consumo
- Dispensação de borda do painel de toque (TP)
- Dispensação de tela de formato irregular
- Dispensação de tela curva
- Dispensação de moldura intermediária para celular
- Dispensação de dispositivos vestíveis
- Dispensação flexível de bordas de tela
Reforço FPC de tela flexível

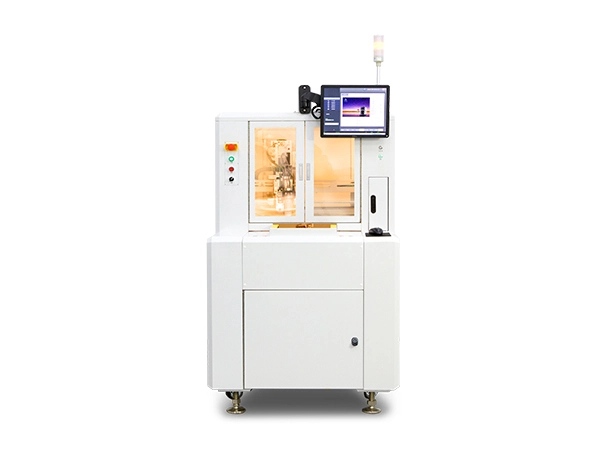

| Parâmetros Básicos | AM300Q |
| Poder | 220V 3,6KW 16A 50/60Hz |
| Pressão do ar | 90 psi (5,5 bar) |
| Dimensões | 1000 x 1200 x 1700 (L x P x A) |
| Peso do equipamento | 790kg |
| Protocolo de comunicação | SMEMA |
| Sistema de acionamento | Motor Linear (XY), Servo Motor (Z/A), DDR (C) |
| Sistema operacional | Win7/10 |
| Área de distribuição | 200x100mm |
| Viagem XYZ | 450x600x200mm |
| Precisão de posicionamento do eixo XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Repetibilidade do eixo XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| Máx. Velocidade | 1200mm/s |
| Máx. Aceleração | 1,5g |
