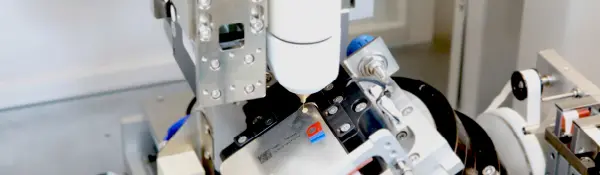

Para produtos de formato irregular, circulares ou curvos, o sistema utiliza uma câmera CCD para capturar o contorno externo, calcula automaticamente o centro do produto e aplica a compensação do eixo. Em seguida, aciona o sistema de controle de distribuição para executar o processo. A conversão da trajetória espacial é simples e inteligente, garantindo um posicionamento preciso.
O equipamento pode capturar pontos “MARK” de um produto padrão para servir como modelo de posicionamento para comparação em tempo real ou localizar produtos detectando características de borda. Ele fornece alarmes oportunos para anomalias, prevenindo efetivamente erros como extravio ou dispensação perdida.
Os recursos opcionais incluem leitura de código QR, integração de sistema MES, detecção de nível de fluido e limpeza automática de bicos. Tanto o sistema de controle quanto o hardware utilizam um design modular, garantindo facilidade de operação, bem como rápida manutenção e substituição de componentes.
• Reconhecimento e distribuição de imagem totalmente automatizados
• A primeira tecnologia de controle coordenado de 5 eixos do setor permite uma distribuição precisa ao longo de qualquer trajetória espacial exigida pelo produto
• A tecnologia de medição de altura a laser sem contato detecta automaticamente a altura do produto e ajusta a altura de distribuição de acordo
• Extensas funções de expansão opcionais para atender a diversos requisitos de distribuição
- Eletrônicos de consumo
Distribuição de adesivo termofusível para polarizadores LCD e orifícios circulares de luz de fundo
- Dispensador de vedação para cavidades da estrutura intermediária do telefone celular
- Dispensador de vedação para cavidades de carregadores de celular
- Distribuição de tinta nas paredes internas dos orifícios circulares da tela OLED

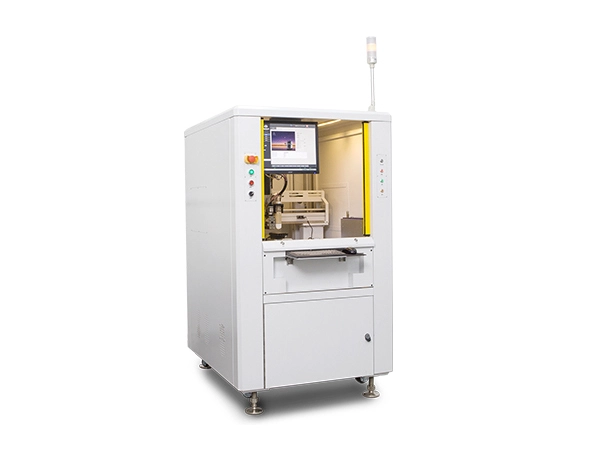

| Parâmetros Básicos | AM500N |
| Poder | 220V 3KW 12A 50/60Hz |
| Pressão do ar | 90 psi (5,5 bar) |
| Dimensões | 1000 x 1200 x 1700 (L x P x A); altura exclui FFU |
| Peso do equipamento | 790kg |
| Protocolo de comunicação | SMEMA |
| Sistema de acionamento | Motor Linear (XY), Servo Motor (Z/A), DDR (C) |
| Sistema operacional | Win7/10 |
| Área de distribuição | 3–8 polegadas; FPC ≤ 150 x 90 mm |
| Viagem XYZ | 450x600x200mm |
| Precisão de posicionamento do eixo XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Repetibilidade do eixo XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| Máx. Velocidade | 1200mm/s |
| Máx. Aceleração | 1,5g |
