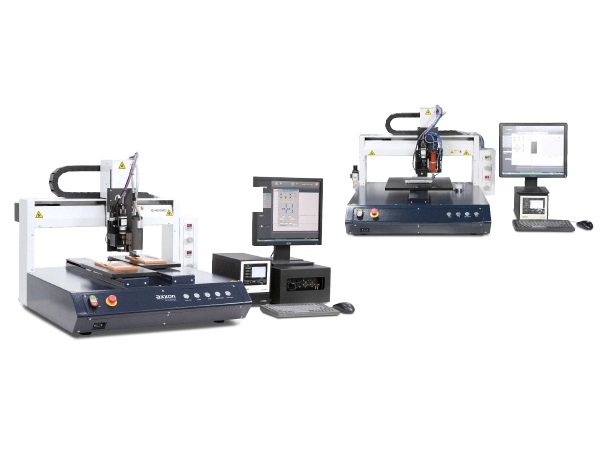

O robô de mesa habilitado para visão da série IS possui recursos avançados, incluindo calibração automática, inspeção visual, leitura de código de barras e marcas fiduciais e compensação de altura do laser no eixo Z. Esses recursos melhoram o desempenho do robô, permitindo que ele atenda aos requisitos de distribuição em uma ampla gama de aplicações.
• Dispensação de módulo de impressão digital
• Dispensação e reforço de FPC
• Dispensação de VCM e CCM
• Subenchimento
• Encapsulamento e revestimento
• Colagem/encapsulamento de canto
• Dosagem de pasta de solda
• Dispensação de fones de ouvido e outras aplicações de dispensação
| Parâmetros Básicos | IS-300H | IS-400H | IS-500H | IS-400HD | IS-500HD |
| Dimensões L×P×A (mm) | 606×741×638 | 706×841×638 | 806×941×638 | 706×841×638 | 806*941*638 |
| Curso de 3 eixos X/Y/Z (mm) | 300*300*100 | 400*400*100 | 500*500*100 | - | - |
| Curso de 4 eixos X/Y1/Y2/Z (mm) | - | - | - | 400*400*400*100 | 500*500*500*100 |
| Peso do equipamento (kg) | 104 | 126 | 143 | 136 | 114 |
| Repetibilidade X/Y/Z (mm) | ± 0,01 | ± 0,01 | |||
| Velocidade máxima X/Y/Z (mm/s) | 800/800/300 | 800/800/800/300 | |||
| Aceleração X/Y/Z | 0,8g | 0,8g | |||
| Estrutura Mecânica X/Y/Z | Ponte H | Ponte H | |||
| Método de controle X/Y/Z | Controlador de movimento baseado em IPC | Controlador de movimento baseado em IPC | |||
| Método de acionamento X/Y/Z | Servo AC + módulo de alta precisão | Servo AC + módulo de alta precisão | |||
| Carga no eixo Z (kg) | 5 | 5 | |||
| Carga da mesa no eixo Y (kg) | 10 | 10 | |||
| Método de programação | PC | PC | |||
| Capacidade de armazenamento | 120 GB (SSD) | 120 GB (SSD) | |||
| Potência (W) | 650 | 850 | |||
| Sistema de posicionamento de visão | Câmera industrial de 1,3 megapixels | Câmera industrial de 1,3 megapixels | |||
| Resolução (mm/pixel) | 0,01 × 0,01 (ajustável) | 0,01 × 0,01 (ajustável) | |||
| Faixa de reconhecimento (mm) | 14 × 14 (determinado pela lente selecionada) | 14 × 14 (determinado pela lente selecionada) | |||
| Fonte de luz | Fonte de luz LED (anel de luz ou luz coaxial opcional) | Fonte de luz LED (anel de luz ou luz coaxial opcional) | |||
