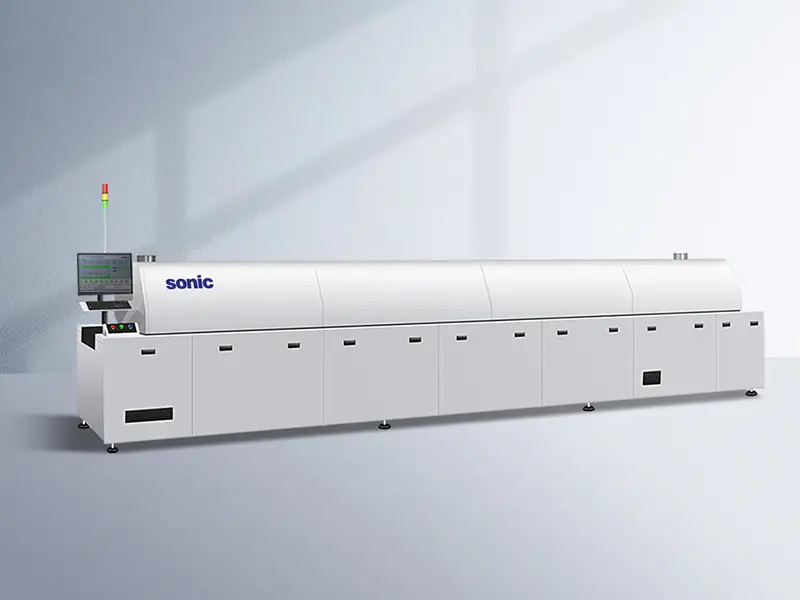

Equipamento de solda por refluxo a vácuo série K

A CKD Technology não possui apenas máquinas totalmente novas em estoque, disponíveis imediatamente.

Também temos negócios de aluguel detalhados, prontos para atender às suas necessidades específicas de produção e, ao mesmo tempo, reduzir significativamente o seu investimento inicial. Contate-nos para mais detalhes.

A CKD possui uma equipe de engenheiros profissionais, prontos para fornecer serviços chave na mão.

Para negociação de máquinas usadas, entre em contato conosco via Whatspp ou e-mail.

-------------------------------------------------------------------------------------

Este equipamento integra soldagem por refluxo de ar quente estável e de alto volume com recursos de soldagem a vácuo, fornecendo aos clientes uma solução automatizada e em linha que oferece alto rendimento e baixo desempenho de vazios (área total de vazios inferior a 5%). O módulo de vácuo é instalado dentro do forno de refluxo, permitindo o controle preciso da taxa de evacuação de vácuo enquanto replica perfis de temperatura de refluxo padrão para permitir a soldagem em linha.

● Tecnologia de aquecimento

Utiliza tecnologia proprietária de aquecimento por circulação de ar quente de alta pressão estática para atender aos requisitos de soldagem de componentes grandes (como BGAs de cerâmica) e pequenos componentes de alta densidade em produtos PCBA; a relação efetiva do comprimento de aquecimento por zona no sistema de refluxo SONIC excede 84%.

● Taxa de anulação

A taxa de anulação é inferior a 5%, melhorando a condutividade elétrica e o desempenho de dissipação térmica, ao mesmo tempo que prolonga a vida útil do produto.

● Sistema de transporte de placa inteligente de três estágios

Zona de Aquecimento — Câmara de Vácuo — Zona de Resfriamento

● Interface de controle amigável

Equipado com PC de marca internacional e software dedicado rodando em interface Windows; a interface é intuitiva, deixando os parâmetros de produção claros à primeira vista.

● Baixos custos de manutenção

O design modular permite fácil montagem/desmontagem e inspeção conveniente; requer manutenção mínima.

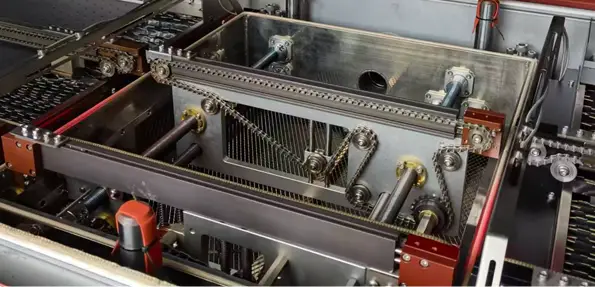

Design avançado de câmara de vácuo

O design avançado da câmara de vácuo garante excelente desempenho de vedação e longevidade do equipamento; o aquecimento ativo proprietário através de placas de vitrocerâmica infravermelha de ondas médias garante a confiabilidade do processo de soldagem.

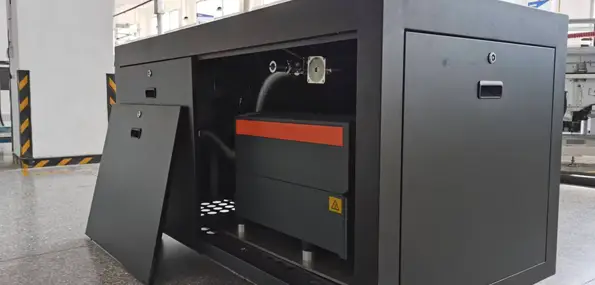

Projeto independente de bomba de vácuo

O design independente da bomba de vácuo minimiza o impacto da vibração na câmara de vácuo: garante um processo de vácuo confiável e estável, suporta evacuação em vários estágios (escalonados) e apresenta uma configuração externa para manutenção rápida e conveniente.

Excelente uniformidade de temperatura; atende aos requisitos de processo sem chumbo, envolvendo variações significativas na massa térmica

Utiliza uma inovadora placa de retificação do fluxo de ar para melhorar a uniformidade da temperatura, minimizar os desvios na distribuição da temperatura e reduzir o consumo de energia térmica e elétrica.

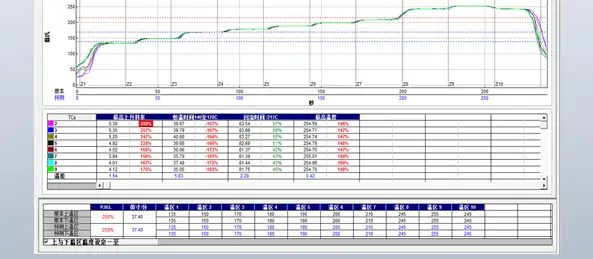

Controle de temperatura de alta precisão dentro de ±1°C

Mantém a temperatura do fluxo de ar que aquece a superfície da PCB dentro de ±1°C em todas as zonas de aquecimento.

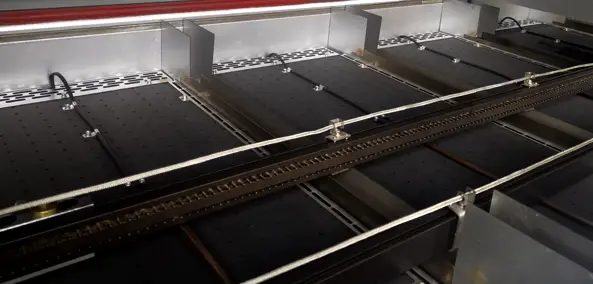

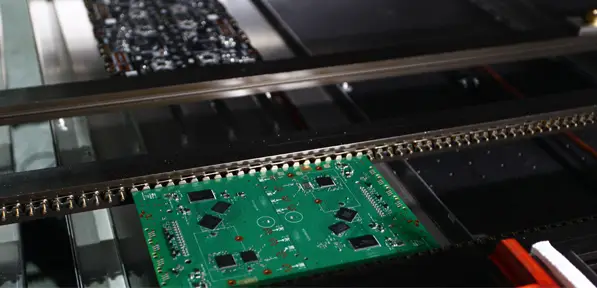

Sistema de trilho duplo com movimento sincronizado

Acomoda vários tamanhos de placas e aumenta a capacidade de produção.

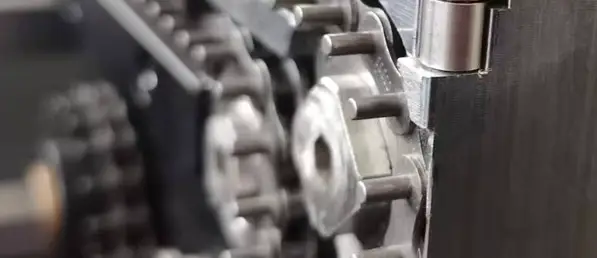

Sistema transportador

Utiliza uma corrente de rolamento inovadora combinada com um sistema de microlubrificação ativa para eliminar o atrito de deslizamento entre a corrente e o trilho-guia. Isto reduz a tensão de tração na montagem, evitando a deformação do trilho, ao mesmo tempo que lubrifica ativamente a corrente e o trilho para atender às necessidades de lubrificação em tempo real, garantindo assim a estabilidade e a longevidade do sistema de transporte.

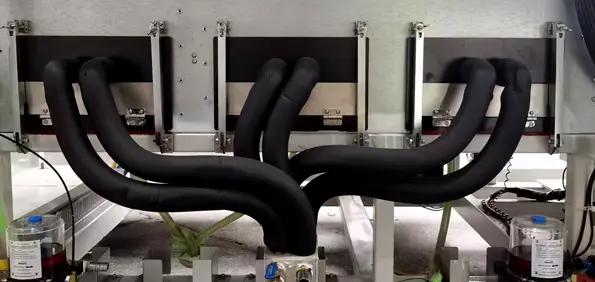

Sistema de resfriamento com suporte para manutenção ininterrupta

O design modular permite desmontagem rápida e fácil manutenção, permitindo manutenção sem interromper a produção.

● O evaporador apresenta um novo design de tela de filtro removível com intervalos de manutenção estendidos.

● A tela do filtro do evaporador pode ser removida rapidamente, facilitando a manutenção sem interromper a produção.

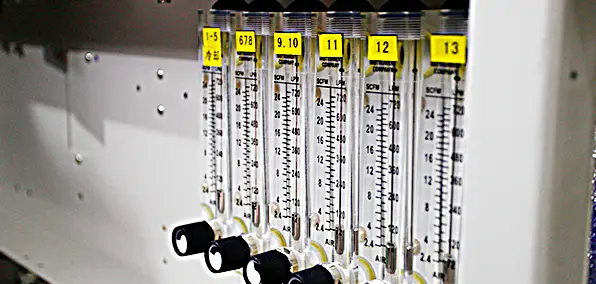

Sistema de nitrogênio

Atinge 500 ppm em todas as zonas (padrão); Capacidade de 100 ppm disponível (opcional).
