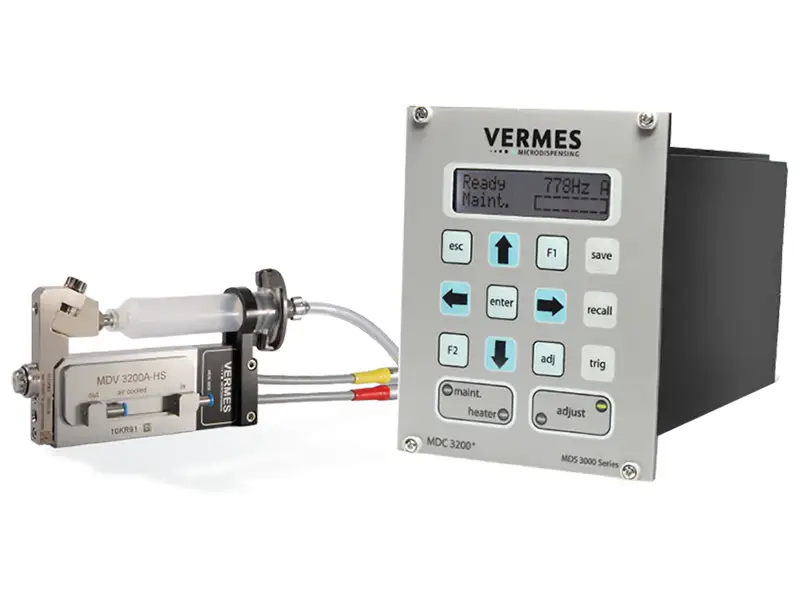

Sistema de microdistribuição série MDS 3200

Princípio Operacional

Todas as válvulas de distribuição MDS apresentam a última geração de atuadores piezoelétricos, acionados por um controlador. A cada pulso, o atuador piezoelétrico aciona o movimento do tucho, abrindo ou fechando assim o orifício do bico. O tucho é ligado ao módulo piezoelétrico por meio de um sistema de alavanca de precisão, transferindo a energia cinética gerada pelo piezoelétrico para o meio de distribuição, que é então ejetado do bico sob pressão. Graças ao movimento vertical ultrarrápido e preciso do piezo, centenas de pontos precisos e repetíveis podem ser dispensados ​​por segundo. Ao contrário dos sistemas projetados para fluidos de baixa a média viscosidade, a válvula MDS 3200+ permanece aberta durante os períodos de inatividade (design normalmente aberto).

● Adequado para aplicações industriais que envolvem meios de média a alta viscosidade

● Dosagem altamente precisa baseada em tecnologia piezo

● Design comprovado em produção

● Adequado para uma ampla gama de aplicações

● Integração perfeita em espaços compactos

● Durabilidade e qualidade comprovadas

● Reduz efetivamente os custos do usuário

O sistema é capaz de projetar pontos menores que o diâmetro de um fio de cabelo humano (menos de 150 mícrons) com consistência, precisão e repetibilidade excepcionais. A sua frequência de distribuição ultra-elevada ajuda a aumentar a produtividade e a reduzir custos.

Principais vantagens

Alta velocidade: Na elevação máxima do tucho, a frequência de comutação da válvula pode exceder 3.000 Hz (dependendo da aplicação específica e do meio de distribuição). Capaz de operação contínua em frequências de até 1000 Hz.

Versátil: Os parâmetros podem ser ajustados livremente e as configurações de distribuição podem ser personalizadas com base nas propriedades do fluido. O controlador eletrônico permite alterações de parâmetros em tempo real sem latência. O sistema também é adequado para fluidos de baixa a média viscosidade (particularmente quando são necessárias trocas frequentes de tuchos ou volumes mínimos de distribuição).

Preciso: Capaz de jorrar fluidos em uma ampla faixa de viscosidade, fornecendo pontos precisos e repetíveis. Pode operar em superfícies irregulares, como cavidades ou ranhuras.

Poderoso: O design mecânico de precisão converte o movimento do acionamento piezoelétrico de última geração em energia cinética, permitindo o jato de fluidos de alta viscosidade em pressões de até 1.000 bar.

Flexível: O MDS 3200+ apresenta um design modular que permite configurações personalizadas para atender a diversas necessidades de aplicação. Está disponível uma ampla variedade de unidades de bicos, selecionáveis ​​com base nas propriedades do fluido e no tamanho do ponto. Para obter resultados de distribuição ideais, os usuários podem escolher entre tuchos com diversas geometrias. Além disso, estão disponíveis componentes feitos de diferentes materiais para garantir compatibilidade com um amplo espectro de fluidos.

Fluidos Recomendados

O versátil sistema de dosagem MDS 3200+ é adequado para fluidos de média a alta viscosidade. O sistema é adequado para uma ampla variedade de fluidos, como:

● Adesivos SMT

● Adesivos condutores

● Epóxi prateado condutor

● Pasta de solda

● Fluxo

● Silicone

● Fósforo LED

● Preenchimento insuficiente

● Adesivo termofusível

Exemplos de aplicação

Este sistema de microdistribuição pode ser usado nos seguintes campos:

● Automação

● Eletrônicos

● Engenharia mecânica

● Eletrônica automotiva

● Médico

● Farmacêutico

● Tecnologia da informação

● Eletrônicos de consumo
