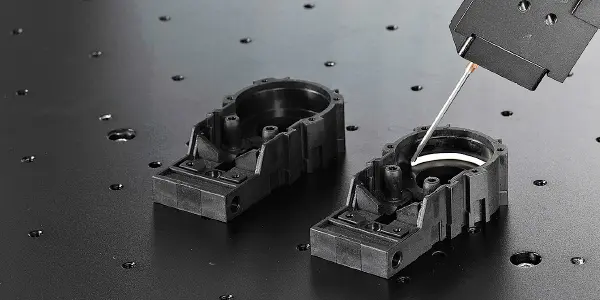

Os eixos X, Y e Z utilizam servomotores e fusos de esferas, garantindo uma estrutura estável e durável; o eixo R pode operar em coordenação com os eixos X, Y e Z para permitir a distribuição ao longo de trajetórias espaciais.

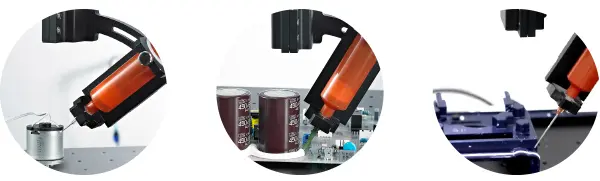

• Reforço de capacitor
• Vedação da carcaça do tanque de água
• Reforço da bobina indutora
• Ligação de relé

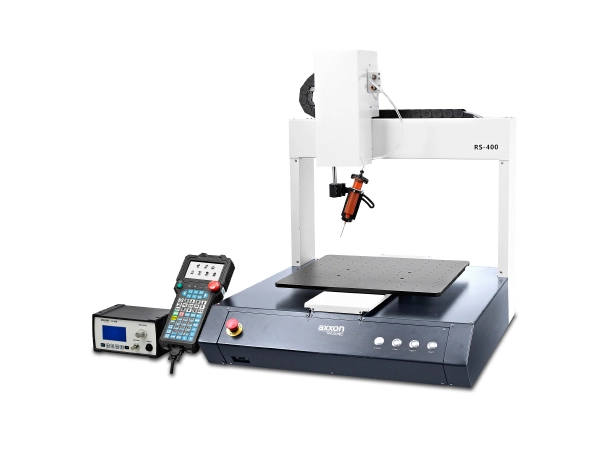

| Parâmetros Básicos | RS-400 | RS-500 | RS-400H |
| Dimensões L×P×A (mm) | 640×750×811,5 | 806×941×902,5 | 640×746×812 |
| Curso do eixo X/Y/Z (mm) | 400×400×100 | 500×500×100 | 400×400×100 |
| Peso do Equipamento (kg) | 105 | 122 | 106 |
| Ângulo de rotação do eixo R (°) | 0–360 | 0–360 | |
| Repetibilidade do eixo R (mm) | ± 0,02 | ± 0,01 | |
| Velocidade máxima de rotação do eixo R (°/seg) | 360 | 720 | |
| Repetibilidade X/Y/Z (mm) | ± 0,01 | ± 0,01 | |
| Velocidade máxima X/Y/Z (mm/s) | 800/800/300 | 800/800/300 | |
| Aceleração X/Y/Z | 0,4g | 0,4g | |
| Estrutura mecânica X/Y/Z | Ponte H | Ponte H | |
| Método de controle | Controlador de movimento autônomo | Controlador de movimento autônomo | |
| Método de acionamento X/Y/Z | Servo AC + módulo de alta precisão | Servo AC + módulo de alta precisão | |
| Método de acionamento do eixo R | Motor de passo + redutor | Servo motor + redutor de alta precisão | |
| Carga do eixo R (kg) | 2 | 3 | |
| Carga da mesa no eixo Y (kg) | 10 | 10 | |
| Método de programação | Programador portátil | Programador portátil | |
| Capacidade de armazenamento (MB) | 128 | 128 | |
| Potência (W) | 700 | 800 | |
