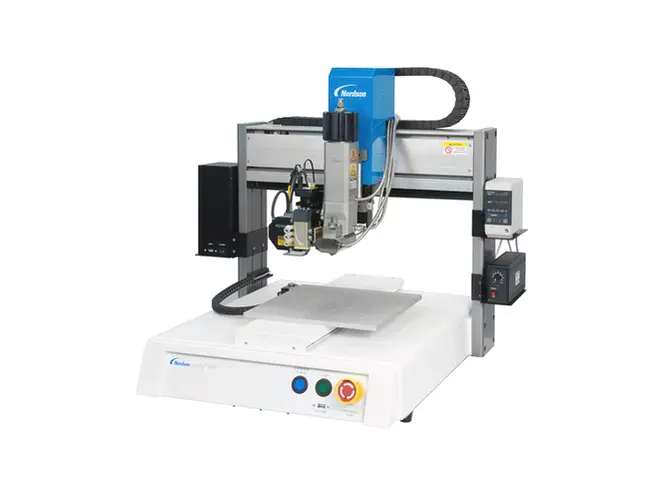

O software profissional UNITY Motion™ e os recursos de visão integrados tornam o sistema Unity de 4 eixos fácil de configurar e programar. O movimento X e Y simultâneo durante a rotação do eixo U fornece pontos de programação precisos para dosificação em qualquer ângulo ao longo do plano rotacional de 360°.
| Modelo | Unidade 4X-HV-U | Unidade 4XP PLUS-U |
| Número de eixos | 4 eixos | 4 eixos |
| Área Máxima de Trabalho (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 pol.) | 350/400/100 mm ±1080° (13,8/15,7/3,9 pol.) |
| Carga útil da peça (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Carga útil da ferramenta | 8kg (17,6lb) | 8kg (17,6lb) |
| Velocidade Máxima (XY/Z) | 800/320 mm/s (31,4/12,6 pol/s) | 500/250 mm/s (19,7/9,8 pol/s) |
| Máx. velocidade (U) | 1080°/s | 1080°/s |
| Peso unitário | 61 kg (134,5 libras) | 70 kg (154,3 libras) |
| Dimensões (L x P x A) | 820x672x867,5mm (32,2x26,5x34,2 pol.) | 820x672x867,5mm (32,2x26,5x34,2 pol.) |
| Sistema de acionamento | Motor de micropasso trifásico | Motor de passo de circuito fechado e pacote de driver com sensor absoluto |
| Sistema de acionamento (U) | Motor de micropasso de 5 fases | Motor de micropasso de 5 fases |
| Capacidade de memória | Armazenamento do PC | Armazenamento do PC |
| Armazenamento de dados | Armazenamento do PC | Armazenamento do PC |
| E/S de uso geral | 8 entradas/8 saídas (16/6 opcionais) | 8 entradas/8 saídas (16/6 opcionais) |
| Método de condução | PTP e CP | PTP e CP |
| Fonte de energia | Comutação automática, CA 100–240 V, 380 W | Comutação automática, CA 100–240 V, 380 W |
| Interpolação | 4 eixos (espaço 3D) | 4 eixos (espaço 3D) |
| Repetibilidade | ±0,02 mm (0,0008 pol.) | ±0,01 mm (0,0004 pol.) |
| Temperatura operacional | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Sistema Motor de Malha Fechada | Não disponível | Incluído |
| Sistema de detecção de pontas | Opcional | Incluído |
| Visão de alta precisão | Incluído | Incluído |
| Detecção de altura a laser | Não disponível | Opcional |
